Проектирование и легализация мобильных и контейнерных ЦОД

Предмет — модуль как изделие. Проектируем несущий каркас и ограждающие конструкции блок-контейнера, компоновку машзала с разделением горячих и холодных коридоров, распределение электропитания внутри модуля — ВРУ, ИБП, АВР, шинопроводы, заземление и уравнивание потенциалов. Холодоснабжение и климат считаем под заявленную плотность стойки, а при нагрузках от 20–25 кВт на стойку под GPU и задачи искусственного интеллекта проектируем жидкостное охлаждение — теплообменники на задней двери стойки и контурные схемы. Дополняем это автоматическим газовым или аэрозольным пожаротушением с ранним обнаружением задымления, структурированной кабельной системой и мониторингом инженерных систем.

Схему охлаждения подтверждаем CFD-моделью машзала: поле температур и скоростей воздуха получаем до того, как модуль изготовлен в металле. Стадийность работ ведём по ГОСТ Р 58811-2020.

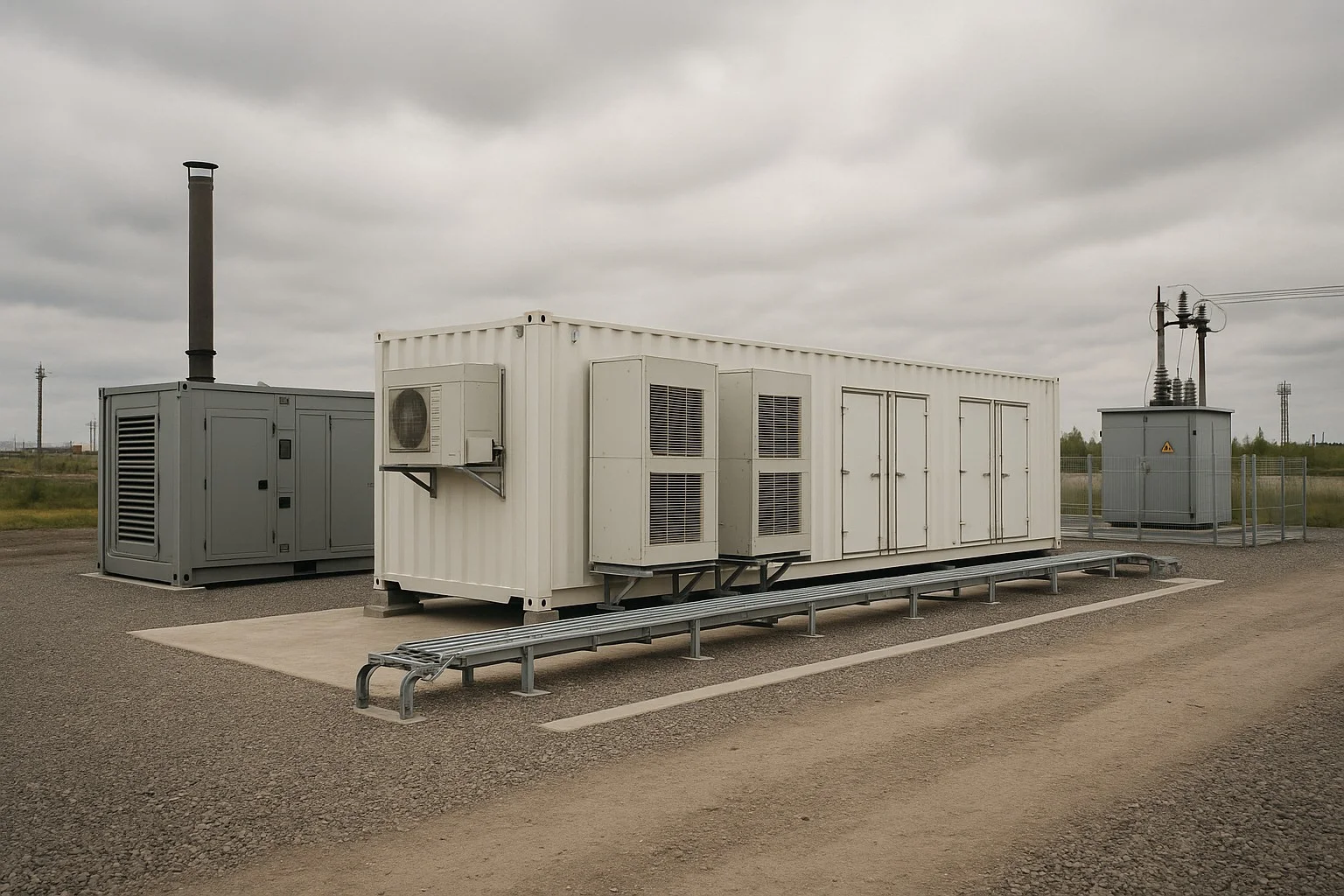

Предмет — всё, что вокруг модуля. Обследуем площадку и выполняем посадку модуля, в том числе по данным 3D-сканирования, определяем статус объекта и состав разрешительных процедур, проверяем вид разрешённого использования земельного участка. Считаем присоединяемую мощность, готовим заявку в сетевую организацию и разрабатываем схему внешнего электроснабжения. Проектируем энергоцентр — дизель-генераторные установки и топливное хозяйство, с расчётом автономности и обвязкой резервуара, — а также пожарные решения площадки, противопожарные разрывы и декларацию пожарной безопасности.

Дальше ведём объект до рабочего состояния: сопровождаем согласования, доводим электроустановку до допуска в эксплуатацию и выполняем авторский надзор. Эксплуатация энергоустановки без разрешительной документации — прямой повод для предписания надзорного органа, поэтому разрешительную часть закрываем в тех же руках, что и проект.

Ожидание сетевой мощности — самый длинный и наименее управляемый участок проекта: заявку рассматривают, очередь на присоединение выстраивают без вас, а срок ввода объекта уже назначен. Мы закладываем собственную генерацию и топливное хозяйство как штатный источник, а не как аварийный резерв, и считаем схему так, чтобы объект запускался на своей энергетике и переходил на сетевое питание по мере его появления. Это снимает зависимость графика ввода от чужих решений.

Земля и вид разрешённого использования, статус объекта, технологическое присоединение, пожарная часть, квалификация топливного хозяйства и допуск электроустановки — это не сопровождение проекта, а его часть. Когда эти вопросы решает тот же коллектив, который выпускает документацию, решения не расходятся между разделами и не приходится переделывать конструктив под задним числом обнаруженное требование. Вы получаете одну зону ответственности вместо стыковки нескольких исполнителей.

Правовой статус модуля определяет не назначение, а конструкция: способ опирания, наличие транспортных узлов и разъёмных соединений, характер присоединения сетей. Мы не декларируем некапитальность в пояснительной записке, а показываем её в конструктивных решениях, узлах и спецификациях. Разница цены вопроса — между уведомительной процедурой и полным градостроительным циклом с экспертизой, разрешением на строительство и вводом в эксплуатацию.

Тепловой баланс отвечает, сколько холода нужно на машзал, но не показывает, как воздух распределится между рядами; это видно только на CFD-модели. Так же и с автономностью: запас топлива определяется расчётом на заданное время работы под нагрузкой, а не круглым числом из аналога. Ошибку в обоих случаях находят на пуске под полной нагрузкой, когда переделка стоит дороже расчёта в разы.

Комплектная разработка ПД и РД для промышленных и опасных производственных объектов — тем же составом специалистов, что ведёт проекты ЦОД.

Поле температур и скоростей в машзале и рассеивание выхлопа ДГУ на площадке — обоснование решений числом, а не таблицей теплопритоков.

Обмер площадки перед посадкой модуля: коллизии с существующими сетями и эстакадами, фактические разрывы до соседних зданий.

Подготовка воды для чиллеров, градирен и систем увлажнения — защита контуров охлаждения от накипи и коррозии.
