Модуль приезжает собранным. Всё остальное нужно спроектировать.
ООО «Сибресурс» проектирует площадку под мобильный или контейнерный ЦОД, энергоцентр, который его питает, и готовит разрешительную часть объекта. Обследуем площадку, выполняем обмер по данным лазерного 3D-сканирования и сажаем модуль на генплан: подъезды и проезды, площадка под модуль, коллизии с существующими сетями и эстакадами. Определяем статус объекта и состав разрешительных процедур, проверяем вид разрешённого использования участка, ведём внешнее электроснабжение и технологическое присоединение. Проектируем энергоцентр — дизель-генераторные и газопоршневые установки с расчётом мощности и автономности, компоновкой, выхлопным трактом и мероприятиями по шуму и вибрации — и топливное хозяйство: расходные и основные ёмкости, обвязку, насосную группу, контроль уровня, площадку под резервуар. Закрываем противопожарные решения площадки и декларацию пожарной безопасности, инженерные сети вспомогательных систем, сопровождаем согласования и ведём авторский надзор. Стадийность — по ГОСТ Р 58811-2020, электрическая часть — по ПУЭ. В основе — многолетний опыт нашей команды, полученный на крупных промышленных проектах. Офис в Москве, работаем по всей России с выездом на объект.
Площадка проектируется под конкретный модуль, а не «под контейнер вообще»: ввод электропитания, отвод тепла, каналы связи, точки заземления и присоединительные габариты берём из проекта модуля и закрепляем как интерфейсы. Под эти данные считаются фундаментные конструкции, кабельные трассы, площадки под наружное оборудование и проезды. Заказчик не оказывается в ситуации, когда модуль уже стоит на площадке, а подключить его нечем и не к чему.
Срок сетевого присоединения перестал быть предсказуемым, поэтому баланс между внешним питанием и собственной генерацией мы считаем в начале проекта, а не после ответа сетевой организации. Энергоцентр на дизельных или газопоршневых установках проектируется как полноценный источник: состав агрегатов, режим работы, время автономии по топливу, алгоритмы приёма нагрузки и стык с источниками бесперебойного питания. График запуска объекта перестаёт зависеть от одного письма.
Эксплуатация энергоустановки без оформленной разрешительной документации — основание для предписания надзорного органа и приостановки работы объекта до устранения нарушений. Мы определяем состав процедур на этапе обследования: статус объекта, вид разрешённого использования участка, пожарная часть и декларация, допуск электроустановки в эксплуатацию, требования промышленной безопасности к топливному хозяйству. Каждая процедура получает срок и ответственного, а не остаётся строкой «оформить потом».
Площадку обмеряем лазерным 3D-сканированием и получаем облако точек с фактическим положением зданий, эстакад, трубопроводов, опор и выпусков сетей. На этой основе проверяем коллизии, противопожарные разрывы, ширину проездов и радиусы разворота пожарной техники, зоны обслуживания энергоцентра и топливной ёмкости. Расхождение с архивным чертежом в несколько сотен миллиметров на площадке превращается в перенос фундамента и сдвиг графика.
Фактическое состояние площадки, существующие сети и сооружения, ограничения размещения; облако точек и 3D-модель по данным лазерного сканирования, ведомость выявленных коллизий (.pdf, .dwg, .e57, .rcp).
Посадка модуля и энергоцентра, подъезды и проезды пожарной техники, площадки под наружное оборудование и топливную ёмкость, вертикальная планировка, наружные сети водоснабжения и водоотведения вспомогательных систем (.dwg, .pdf).

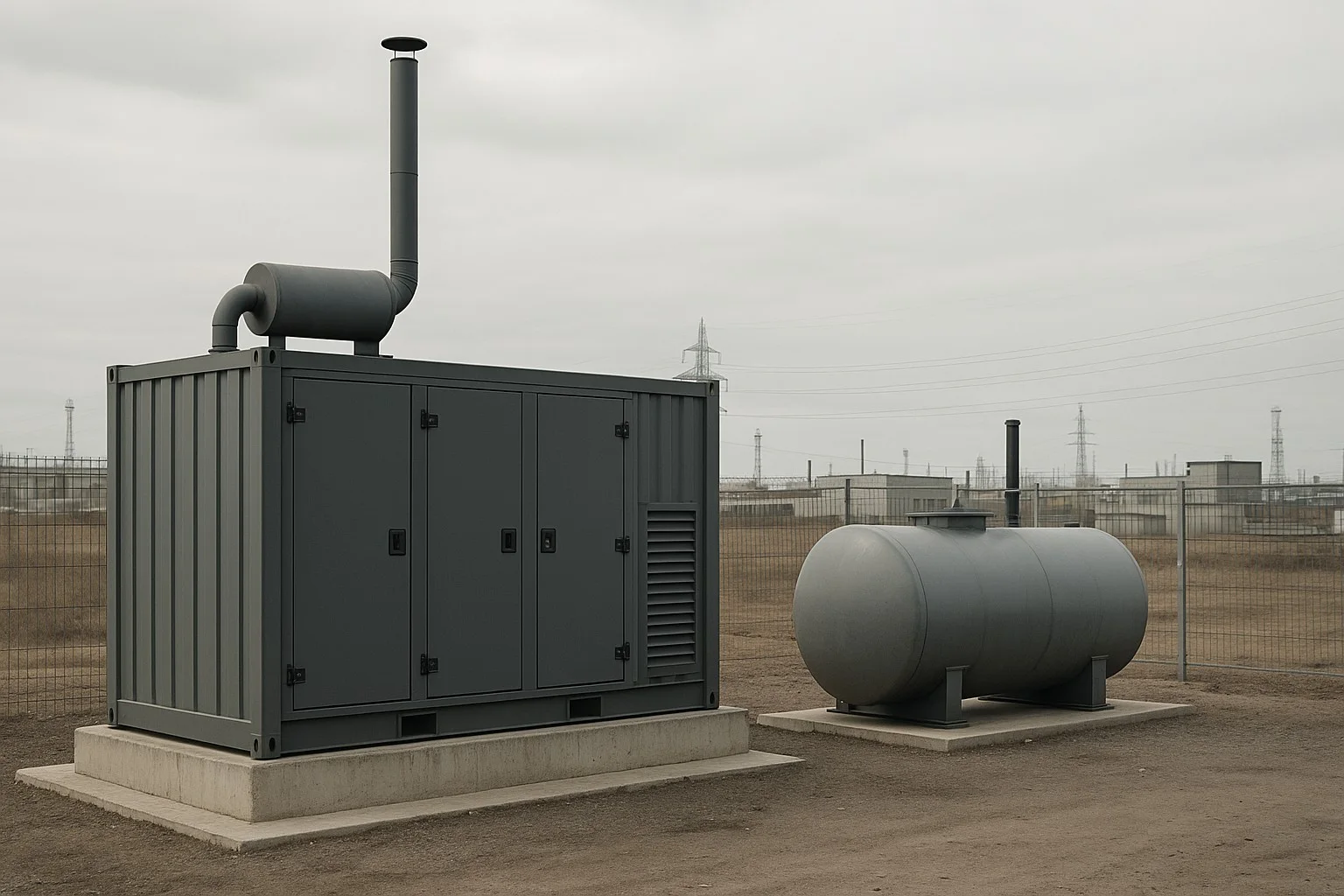

Компоновка дизельных или газопоршневых установок, силовая часть и распределение, топливо- и маслопроводы, вентиляция и охлаждение агрегатов, выхлопной тракт, мероприятия по шуму и вибрации, автоматика пуска и приёма нагрузки (.dwg, .pdf).

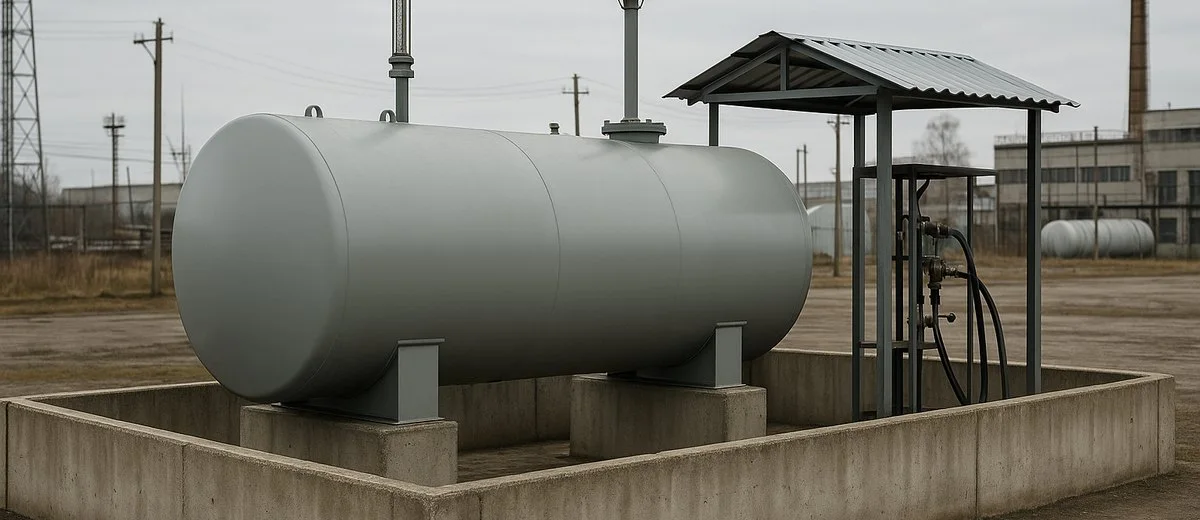

Расходные и основные ёмкости, обвязка трубопроводами, насосная группа перекачки, приборы контроля уровня и защита от перелива, площадка под резервуар и решения по локализации возможных проливов, узел приёма топлива (.dwg, .pdf, .xlsx).
Электрический баланс площадки и мощность энергоцентра, время автономной работы по запасу топлива, категорирование помещений расчётом по СП 12.13130.2009, гидравлический расчёт топливной обвязки, расчёт шума на границе нормируемой территории по СанПиН 1.2.3685-21, потребность в воде и стоках (.xlsx, .pdf, .docx).
Заключение о статусе объекта и перечень применимых процедур, декларация пожарной безопасности по форме приказа МЧС России от 16.03.2020 № 171, комплект для допуска электроустановки в эксплуатацию, сопровождение согласований, авторский надзор в порядке СП 246.1325800.2016 (.docx, .pdf).
Выезжаем на объект, изучаем генплан и исполнительную документацию по существующим сетям, фиксируем фактическое состояние площадки. Обмер выполняем по данным 3D-сканирования: облако точек даёт реальное положение зданий, эстакад, трубопроводов, опор освещения и выпусков сетей. На этой основе размещаем модуль и энергоцентр, проверяем коллизии, противопожарные разрывы, подъезды и проезды пожарной техники, зоны обслуживания и площадки для монтажной техники. Результат — генплан и планировочные решения, а не эскиз «примерно здесь».
Считаем электрический баланс площадки и назначаем мощность энергоцентра с учётом пусковых токов, режима работы холодоснабжения и заряда батарей источников бесперебойного питания. Определяем состав и резервирование агрегатов, режим работы — резервный или основной с сетевым резервом, — компоновку помещения или контейнера энергоцентра, приток и отвод воздуха на охлаждение. Прорабатываем выхлопной тракт с учётом рассеивания и высоты выброса, глушители, виброизоляцию агрегатов и мероприятия по шуму с проверкой на границе ближайшей нормируемой территории по СанПиН 1.2.3685-21; шумозащитные решения — по СП 51.13330.2011 «Защита от шума».
Проектируем расходные и основные ёмкости, обвязку трубопроводами, насосную группу перекачки, приборы контроля уровня и защиту от перелива, площадку под резервуар с решениями по локализации возможных проливов, узел приёма топлива и порядок его подачи к агрегатам. Объём хранения определяем расчётом требуемой автономности, а не по ближайшему типоразмеру бака. Здесь же определяем, требуется ли регистрация объекта в реестре опасных производственных объектов и разработка плана по предупреждению и ликвидации аварийных разливов нефтепродуктов, — это зависит от расчётного количества топлива и конфигурации топливной системы. Ответ даём до выпуска документации, потому что от него зависят и компоновка, и состав согласований.
Квалификация топливного хозяйства. Расходный резервуар дизель-генераторной установки, обеспечивающий энергоснабжение объекта, по приложениям 1 и 2 к Федеральному закону № 116-ФЗ и разъяснению Ростехнадзора от 10.04.2023 № 14-00-09/752 (по аналогичному случаю — топливо, подаваемое на горелки котлов) не признаётся использованием горючей жидкости в технологическом процессе: сжигание топлива как энергоносителя не является целенаправленным изменением его свойств. Квалификация ведётся по строке «горючие жидкости на товарно-сырьевых складах и базах» таблицы 2 приложения 2 к 116-ФЗ, порог отнесения к опасным производственным объектам по этой строке — 1000 тонн и более. Отдельно и по значительно более низкому порогу действует обязанность разработки плана по предупреждению и ликвидации аварийных разливов нефтепродуктов: для объектов на суше она возникает, если максимальный расчётный объём разлива составляет 3 тонны и более (постановление Правительства РФ от 31.12.2020 № 2451; для резервуара — 100 % объёма одной наибольшей ёмкости, независимо от двустенного исполнения), поэтому для топливного хозяйства ДГУ этот вопрос проверяется отдельно от квалификации ОПО и может потребовать ответа даже там, где статус ОПО не возникает. Итоговую квалификацию по обеим позициям подтверждаем расчётом для фактического объёма и конфигурации топливной системы конкретной площадки.
Прорабатываем противопожарные расстояния от модуля и энергоцентра до соседних зданий, сооружений и наружных установок, подъезды и проезды для пожарной техники, размещение топливной ёмкости относительно защищаемых объектов, наружное противопожарное водоснабжение. Категории помещений энергоцентра и вспомогательных помещений определяем расчётом по СП 12.13130.2009 — это расчётная величина, а не значение из таблицы. Декларацию пожарной безопасности разрабатываем по форме приказа МЧС России от 16.03.2020 № 171; если на площадке есть топливное хозяйство ДГУ, декларация требуется; в остальных случаях обязательность определяется статьёй 64 Федерального закона № 123-ФЗ и проверяется на этапе обследования.
Проектируем водоснабжение и водоотведение вспомогательных систем: подпитку контуров, хозяйственно-бытовые нужды при наличии постоянного персонала, отвод поверхностных стоков с площадки и с площадки под резервуар. Если схема охлаждения предполагает водяной контур — чиллеры, градирни, увлажнение, — требования к качеству воды закрываем расчётом схемы водоподготовки: состав исходной воды, схема обработки, режимы продувки и подпитки. Это снимает отложения и коррозию в контуре, из-за которых холодопроизводительность падает незаметно и постепенно.

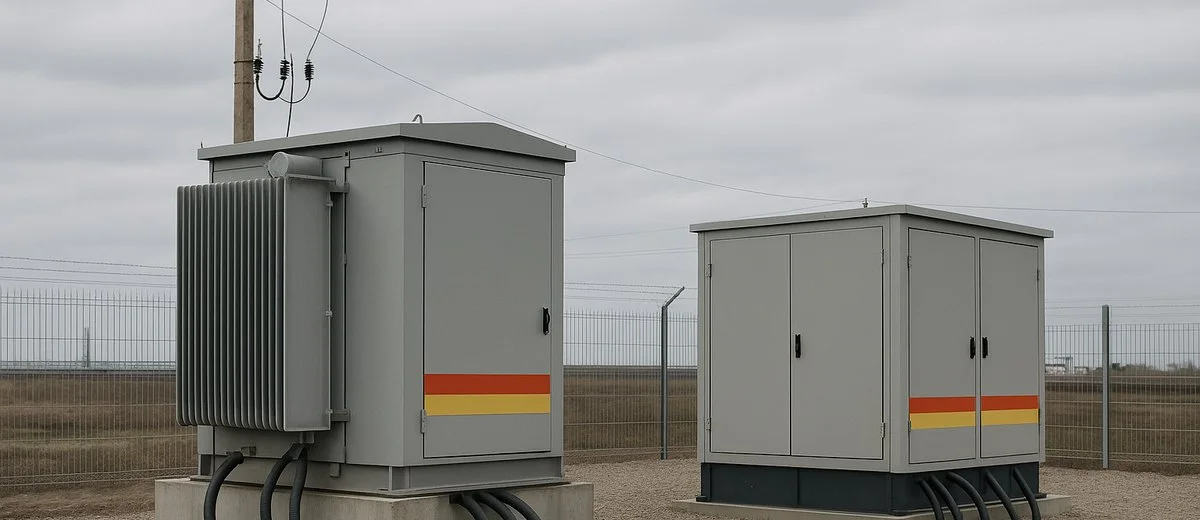

Определяем статус объекта — капитальное строительство или некапитальное сооружение по пункту 10.2 статьи 1 ГрК РФ, — и состав применимых процедур; для земель в государственной или муниципальной собственности проверяем механизм размещения без предоставления участка — по перечню видов объектов, утверждённому постановлением Правительства РФ от 03.12.2014 № 1300, и порядку, установленному субъектом РФ (ст. 39.33, 39.36 Земельного кодекса РФ). Проверяем вид разрешённого использования участка и при несоответствии готовим документы на его изменение. Ведём внешнее электроснабжение и технологическое присоединение в порядке постановления Правительства РФ от 27.12.2004 № 861, сопровождаем согласования и доводим объект до допуска электроустановки в эксплуатацию. Порядок легализации по шагам — на странице Легализация размещения мобильного ЦОД; заявка, технические условия и схема внешнего электроснабжения — на странице Техприсоединение и внешнее электроснабжение ЦОД.
Объекты, которым сетевая организация отказала в присоединении или выдала технические условия с неподъёмным объёмом мероприятий; нагрузка закрывается собственной генерацией на площадке полностью или частично.
Размещение вычислительного модуля на территории действующего производства, где площадка ограничена существующими сетями, эстакадами и охранными зонами, а рядом работают опасные производственные объекты.
Резервная площадка на участке заказчика с требованиями к автономности питания, контролю доступа и оформленной разрешительной документации по объекту.
Локальные узлы обработки данных рядом с потребителем, в том числе в энергоизбыточных регионах, где вопрос стоит не о мощности, а о подготовке площадки и разрешительной части.
Вторая очередь на той же территории, когда машинный зал исчерпан по мощности или охлаждению, а свободного резерва по электроснабжению у площадки нет.
Площадки без развитой инженерной инфраструктуры, где генерация является основным, а не резервным источником, и топливное хозяйство рассчитывается на длительную работу между завозами топлива.
Собрали вопросы, которые задают на старте проекта, когда модуль уже выбран, а площадка под него ещё не подготовлена. Вопросы по самому модулю разобраны на странице Проектирование мобильного ЦОД, по разрешительным процедурам — на странице Легализация размещения.
Модуль — это изделие: каркас блок-контейнера, машзал, электропитание, охлаждение, пожаротушение и СКС внутри. Он приезжает на площадку собранным, и его проектирование — предмет отдельной услуги. Здесь мы проектируем всё, что находится за стенкой модуля и без чего он не включится: площадку и посадку модуля, энергоцентр и топливное хозяйство, наружные сети, противопожарные решения и разрешительную часть. Услуги стыкуются по интерфейсам модуля — вводу питания, отводу тепла, каналам связи и точкам заземления, — и эти интерфейсы фиксируются документально, а не согласовываются на площадке в день привоза.
Технически схема с генерацией как основным источником работает — так строятся площадки на удалённых объектах и там, где сетевого резерва нет. Но она меняет требования ко всему остальному: нужен запас по агрегатам и полное резервирование, топливное хозяйство рассчитывается не на часы, а на срок между завозами топлива, растёт объём эксплуатационного обслуживания и стоимость киловатт-часа. Поэтому мы считаем оба варианта и показываем сравнение: полностью автономная схема, гибридная — часть нагрузки от сети, часть от генерации, — и сетевая с резервной генерацией. Решение принимается на цифрах, а не по факту ответа сетевой организации.
Мощность считаем по составу нагрузок с учётом пусковых токов, режима работы холодоснабжения и заряда батарей источников бесперебойного питания, а не суммой паспортных значений. Тип установок выбираем по режиму работы: дизельные обычно закрывают резервное питание и быстрый приём нагрузки, газопоршневые рассматриваются там, где генерация работает постоянно и есть подтверждённый доступ к газу. Запас топлива вытекает из требуемого времени автономной работы, расхода агрегатов на расчётной загрузке и логистики завоза — это расчётная величина, которая затем определяет и компоновку площадки, и состав согласований.
Это определяется расчётом. На этапе обследования и разработки концепции мы устанавливаем расчётное количество топлива на площадке и конфигурацию топливной системы и по ним определяем, требуется ли регистрация объекта в реестре опасных производственных объектов и разработка плана по предупреждению и ликвидации аварийных разливов нефтепродуктов. Ответ даём до выпуска документации: от него зависят компоновка площадки, решения по локализации возможных проливов и состав процедур, которые придётся пройти до пуска. Оценивать это после монтажа дороже — часть решений к тому моменту уже реализована в металле и бетоне.
Эксплуатация энергоустановки без оформленной разрешительной документации — основание для предписания надзорного органа, а предписание, как правило, означает приостановку работы объекта до устранения нарушений. Для дата-центра это прямой простой сервисов, а не бумажная формальность. Отдельная сложность в том, что часть требований невозможно выполнить задним числом без переделки: противопожарные разрывы, размещение топливной ёмкости, схема допуска электроустановки закладываются на стадии генплана. Поэтому состав процедур мы фиксируем на этапе обследования и ведём его параллельно с выпуском документации, а не после пусконаладки.
Шум и вибрация закладываются в проект на стадии компоновки. Мы оцениваем уровни от агрегатов, приточных и вытяжных проёмов и выхлопного тракта и проверяем их на границе ближайшей нормируемой территории по гигиеническим нормативам СанПиН 1.2.3685-21. Дальше подбираем мероприятия: расположение и ориентацию энергоцентра относительно застройки, глушители на выхлопе, шумоглушители на воздуховодах притока и вытяжки, звукоизолирующие ограждения и капоты, виброизоляцию рамы агрегата и гибкие вставки на трубопроводах. Проверять это после монтажа поздно: мероприятия по факту обходятся дороже и не всегда дают нужный эффект в стеснённых условиях площадки.
Модуль как изделие: конструктив блок-контейнера, компоновка машзала, электропитание, холодоснабжение с проверкой на CFD-модели, пожаротушение и СКС.
Статус объекта, вид разрешённого использования земли и порядок разрешительных процедур — от площадки до допуска электроустановки.
Расчёт присоединяемой мощности, заявка в сетевую организацию, технические условия и документация на внешнее электроснабжение.
Обмер площадки перед посадкой модуля: фактическая геометрия зданий, сетей и эстакад, проверка коллизий и разрывов.
