CHCNAV AlphaUni 300

Мультиплатформенный лидар с головкой Riegl, дальностью 290 м и защитой IP64 для любых условий эксплуатации.

Описание оборудования

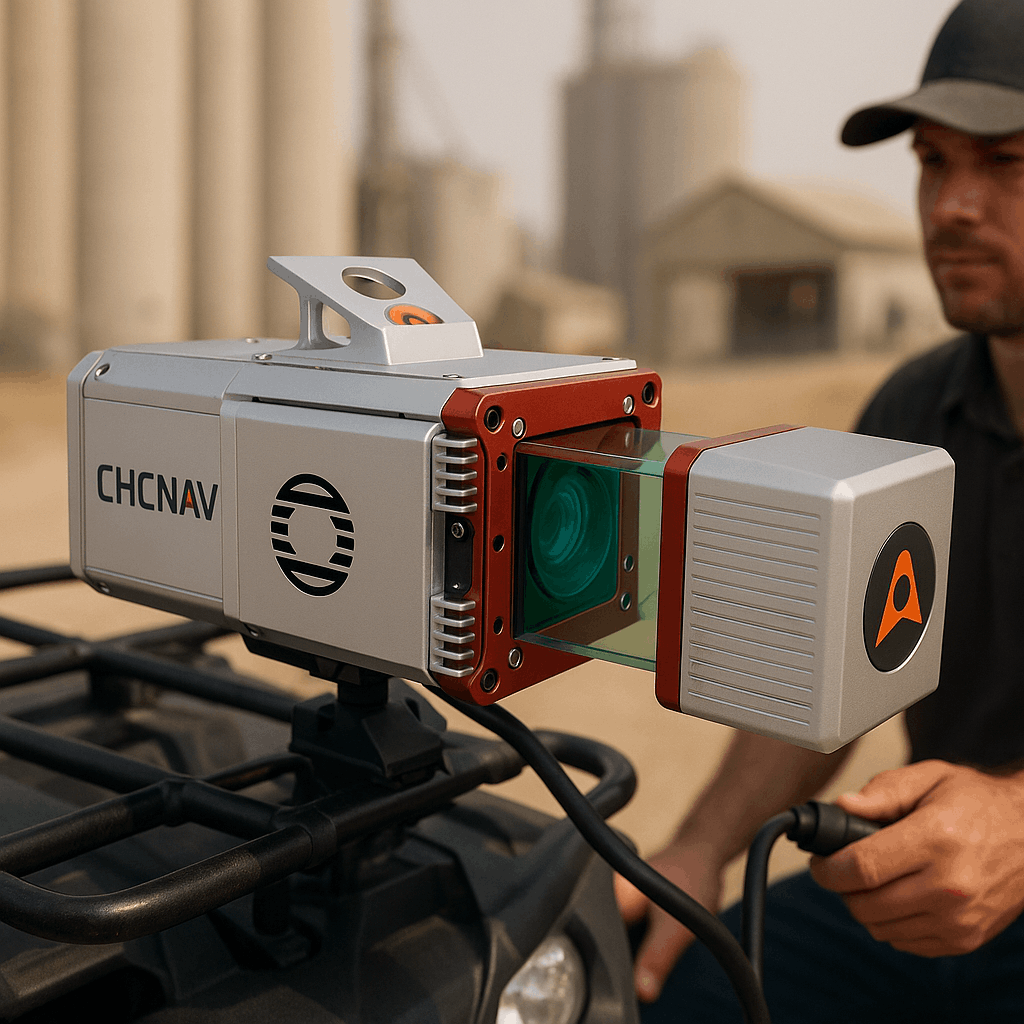

CHCNAV AlphaUni 300 — мультиплатформенная система мобильного сканирования с лидарной головкой от Riegl в сочетании с GNSS-приёмником и IMU от CHCNAV. Вес 2,1 кг при IP64 и дальности 290 м позволяет работать в тяжёлых полевых условиях: дождь, пыль, вибрация при движении. Кросс-платформенность реализована без компромиссов: одна система с одинаковым результатом устанавливается на квадрокоптер, автомобиль, квадроцикл, гидробот и катер, а специальный рюкзак обеспечивает носимый режим. Скорость сканирования 200 000 точек в секунду при погрешности до 5 см подходит для крупнообъектной топографии, где главное — производительность покрытия.

Ключевые преимущества

Лидарная головка Riegl Надёжная точность данных производителя с мировой репутацией в классе дальномерных лидаров

IP64 Пыле-влагозащита для работы в жёстких полевых условиях без ограничений по погоде

Вес 2,1 кг Компактный для мощного мультиплатформенного решения с профессиональной лидарной головкой

Полная мультиплатформа БПЛА, автомобиль, квадроцикл, гидробот, катер, рюкзак — одна система

Дальность 290 м Покрытие значительных территорий за один проход на высоте

200 000 точек/с Достаточная плотность для крупномасштабной топографии и картографирования

Основные возможности

Сканирование до 290 м с погрешностью до 5 см
200 000 точек/с с лидарной головкой Riegl
Защита IP64 для работы в дождь и пыль
Установка на БПЛА, автомобиль, квадроцикл, гидробот, катер, рюкзак
Подключение опциональной фотокамеры для цветного облака

Применение

Мультиплатформенные инженерные изыскания с применением разных носителей
Топографическая съёмка сложных территорий: береговая линия, карьеры, горные склоны
Мониторинг протяжённых объектов инфраструктуры
Съёмка водных объектов с гидробота или катера
Лесная и горная инвентаризация в сложных климатических условиях

Инструменты анализа облаков точек

CHCNAV Software Suite — постпроцессинг данных с Riegl-головкой
Экспорт LAS, LAZ для геодезических систем
Совместимость с AutoCAD Civil 3D, Riegl RiProcess, QGIS
Интеграция с плавсредственными и автомобильными системами управления

Технические характеристики

I. Общие параметры
Модель (производитель + индекс)	CHCNAV AlphaUni 300
Тип сканера	Мультиплатформенный (БПЛА / автомобиль / рюкзак / катер)
Назначение	Крупномасштабные изыскания, картографирование, мониторинг объектов инфраструктуры
Габариты сканера (Д×Ш×В, мм)	318,6×110×110 мм
Вес сканера (с аккумулятором)	2,1 кг
Степень защиты (IP-код)	IP64
II. Параметры измерений
Технология сканирования	LiDAR Riegl + GNSS + IMU
Дальность сканирования (м)	до 290 м
Относительная погрешность	до 5 см
Абсолютная точность (RTK / без RTK)	<5 см гор. / <5 см верт. (PPK)
Уровень шума (мм)	±10 мм (Riegl miniVUX-1UAV)
Скорость сканирования (точек/сек)	200 000 точек/с
Количество каналов лидара	Н/П (механический сканер Riegl miniVUX, одиночный луч)
III. Камеры и сенсоры
Количество камер (шт)	0 (опционально фотокамера)
Разрешение камер (МП)	45 МП (опциональная, 21 мм / 35 мм)
Тип/назначение камер	Опциональная (подключаемая)
Угол захвата FOV лидара (°)	360° × 60° (Riegl miniVUX-1UAV)
Угол захвата FOV камер (°)	Н/П
Тип лазера (класс безопасности)	Class 1 (IEC 60825-1:2014)
IMU (тип, частота)	Встроен
VIO/Visual SLAM (есть/нет)	Н/П
GNSS-приёмник (есть/нет, RTK)	Да, GNSS многосозвездийный
IV. Работа с объектом
Диапазон рабочих температур (°C)	-10...+40 °C (рабочая)
Особенности поверхностей	Хорошие результаты на снегу и льду (1550 нм); ограниченно — стекло
Режим работы (помещение/улица)	Преимущественно на улице
Макс. скорость движения (км/ч)	до 40 км/ч (БПЛА) / до 80 км/ч (авто)
V. Режимы и ПО
Встроенное ПО (прошивка)	CoCapture (CHCNAV)
ПО постобработки	CoPre + CoProcess (CHCNAV)
Поддерживаемые ОС	Windows
Форматы вывода	LAS, LAZ
Режим реального времени	мониторинг траектории через CoCapture
Мобильное приложение	SmartGo (CHCNAV, управление миссией)
Геопривязка облака	Автоматическая через GNSS
Функция цветного сканирования	Да (при подключении фотокамеры)
VI. Интерфейсы и питание
Интерфейс подключения к ПК	USB-C, LAN
Тип питания, аккумулятор	11–34 В DC (от БПЛА или наземной платформы); 18–43 Вт
Ёмкость аккумулятора / время работы	Внешний аккумулятор (через БПЛА или отдельный блок)
«Горячая замена» аккумулятора	Н/П (питание от платформы)
Слот SD / внутренняя память	нет данных
VII. Аксессуары и платформы
Поддерживаемые платформы	БПЛА, автомобиль, квадрацикл, гидробот, катер, рюкзак
Штатив / крепление	Н/П
Кейс для транспортировки	нет данных
Внесён в Госреестр СИ РФ	нет данных

Таблицу можно прокручивать по горизонтали.
