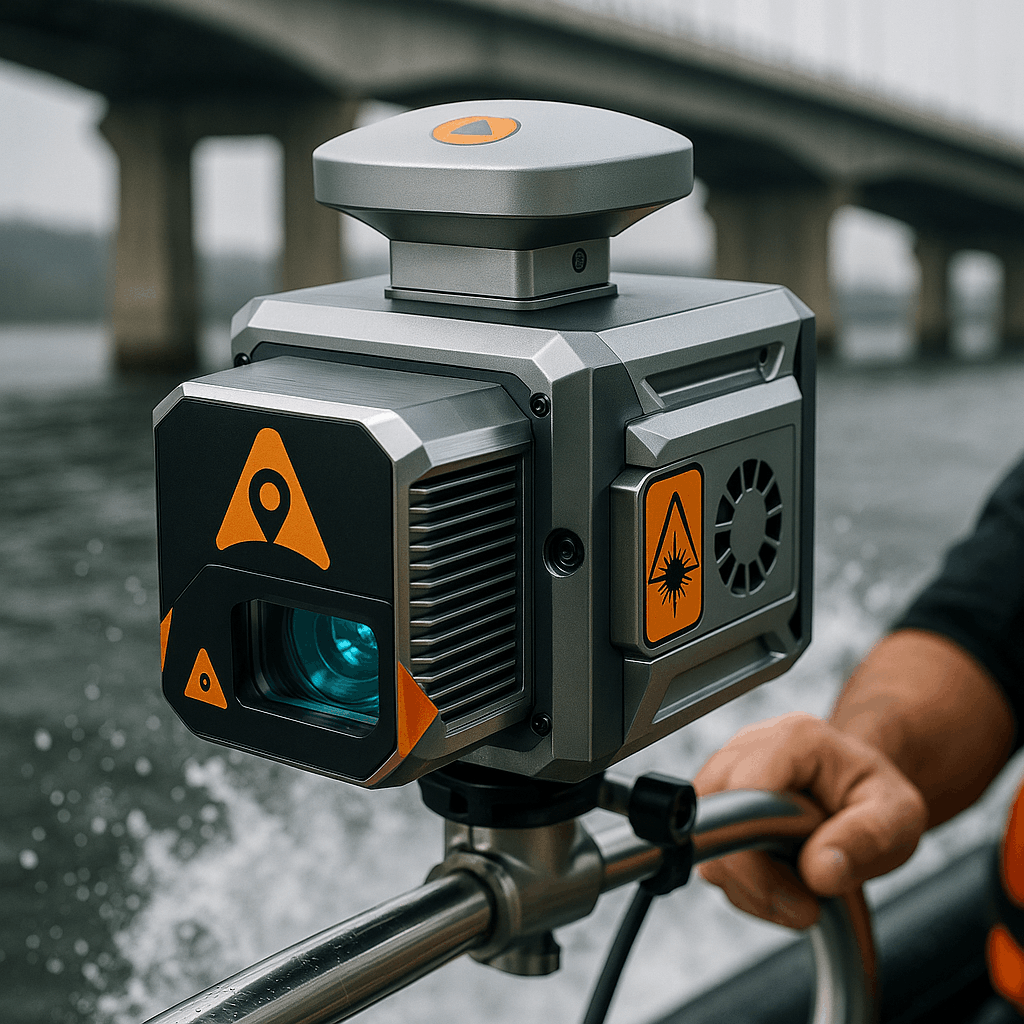

CHCNAV AlphaUni 20

Мультиплатформенный лидар с лидаром собственной разработки CHCNAV, дальностью 1 450 м и 16-кратным отражением.

Описание оборудования

CHCNAV AlphaUni 20 — мультиплатформенный высокоточный лидар на базе сканирующей головки собственной разработки CHCNAV. Дальность до 1 450 м с точностью 5 мм делает его одним из наиболее дальнобойных решений в классе мультиплатформенных лидаров. До 16 отражений на импульс обеспечивают эффективное проникновение сквозь густую растительность — что критично для подеревной инвентаризации и создания цифровых моделей рельефа под пологом леса. Частота вращения до 200 Гц в сочетании с Wi-Fi и SD-слотом делает систему гибкой: она устанавливается на БПЛА, автомобиль, катер или рюкзак с минимальным временем на перенастройку.

Ключевые преимущества

Лидар собственной разработки CHCNAV Наилучшие в классе характеристики данных: точность 5 мм и дальность 1 450 м в одной системе

До 16 отражений на импульс Подеревная съёмка и создание ЦМР под пологом густого леса

Дальность 1 450 м Высотные полёты для покрытия максимальных площадей за один проход

Универсальная мультиплатформа Один лидар для БПЛА, автомобиля, катера и рюкзака без замены модуля

Быстросъёмный адаптер Смена платформы без инструментов в полевых условиях

Wi-Fi + SD Передача данных без кабеля, гибкое хранение в поле

Основные возможности

Лазерное сканирование с дальностью до 1 450 м при точности 5 мм
До 16 отражений на импульс для съёмки под растительностью
Частота вращения до 200 Гц для задач с высокой детализацией
Установка на БПЛА, автомобиль, катер, рюкзак
Опциональная камера для цветного облака

Применение

Аэрофотосъёмка больших площадей с высотными полётами
Лесная инвентаризация и подеревная съёмка
Топографическое картирование сложного рельефа
Инспекция мостовых пролётов с катера
Комплексные инженерные изыскания с нескольких платформ

Инструменты анализа облаков точек

CoPre + CoProcess (CHCNAV) — постпроцессинг воздушных данных
Экспорт LAS, LAZ для геодезических и ГИС-систем
Совместимость с AutoCAD Civil 3D, Global Mapper, QGIS
Интеграция с дроновыми планировщиками через стандартные форматы

Технические характеристики

I. Общие параметры
Модель (производитель + индекс)	CHCNAV AlphaUni 20
Тип сканера	Мультиплатформенный (БПЛА / автомобиль / рюкзак)
Назначение	Предпроектные изыскания, топографическая съёмка, дорожный мониторинг, инвентаризация, инженерные изыскания
Габариты сканера (Д×Ш×В, мм)	262,3×141,5×161 мм
Вес сканера (с аккумулятором)	2,82 кг (лидар) / 3,12 кг (с камерой C5)
Степень защиты (IP-код)	IP64
II. Параметры измерений
Технология сканирования	LiDAR собственной разработки CHCNAV, время-пролёта
Дальность сканирования (м)	до 1 450 м
Относительная погрешность	5 мм
Абсолютная точность (RTK / без RTK)	<5 см гор. / <5 см верт. (PPK)
Уровень шума (мм)	±5 мм (5 мм повт. точность @ 30 м)
Скорость сканирования (точек/сек)	2 000 000 точек/с
Количество каналов лидара	Н/П (механический сканер, одиночный луч)
III. Камеры и сенсоры
Количество камер (шт)	0 (опционально камера C5)
Разрешение камер (МП)	45 МП (опциональная камера C5)
Тип/назначение камер	Опциональная (C5)
Угол захвата FOV лидара (°)	360° горизонтальный
Угол захвата FOV камер (°)	Н/П
Тип лазера (класс безопасности)	Class 1 (IEC 60825-1:2014)
IMU (тип, частота)	Встроен (частота до 200 Гц)
VIO/Visual SLAM (есть/нет)	Н/П
GNSS-приёмник (есть/нет, RTK)	Да, GNSS многосозвездийный
IV. Работа с объектом
Диапазон рабочих температур (°C)	−20…+50 °C
Особенности поверхностей	Эффективное проникновение сквозь растительность (16 отражений)
Режим работы (помещение/улица)	На улице (БПЛА, автомобиль, катер, рюкзак)
Макс. скорость движения (км/ч)	до 40 км/ч (БПЛА) / до 100 км/ч (автомобиль)
V. Режимы и ПО
Встроенное ПО (прошивка)	SmartGo (CHCNAV, реал-тайм мониторинг миссии)
ПО постобработки	CoPre + CoProcess (CHCNAV)
Поддерживаемые ОС	Windows
Форматы вывода	LAS, LAZ
Режим реального времени	мониторинг траектории в реальном времени через SmartGo
Мобильное приложение	SmartGo (CHCNAV, iOS/Android)
Геопривязка облака	Автоматическая через GNSS
Функция цветного сканирования	Да (опциональная камера C5)
VI. Интерфейсы и питание
Интерфейс подключения к ПК	Wi-Fi, слот SD
Тип питания, аккумулятор	Внешнее питание от платформы (БПЛА, авто, рюкзак)
Ёмкость аккумулятора / время работы	нет данных (питание от платформы)
«Горячая замена» аккумулятора	Н/П (питание от платформы)
Слот SD / внутренняя память	SD-карта
VII. Аксессуары и платформы
Поддерживаемые платформы	БПЛА, автомобиль, катер, рюкзак
Штатив / крепление	Н/П (монтируется на платформу)
Кейс для транспортировки	нет данных
Внесён в Госреестр СИ РФ	нет данных

Таблицу можно прокручивать по горизонтали.
