CHCNAV AlphaAir 10

Полнокадровый воздушный LiDAR с дальностью 800 м и 45 МП камерой для съёмки больших территорий за один пролёт.

Описание оборудования

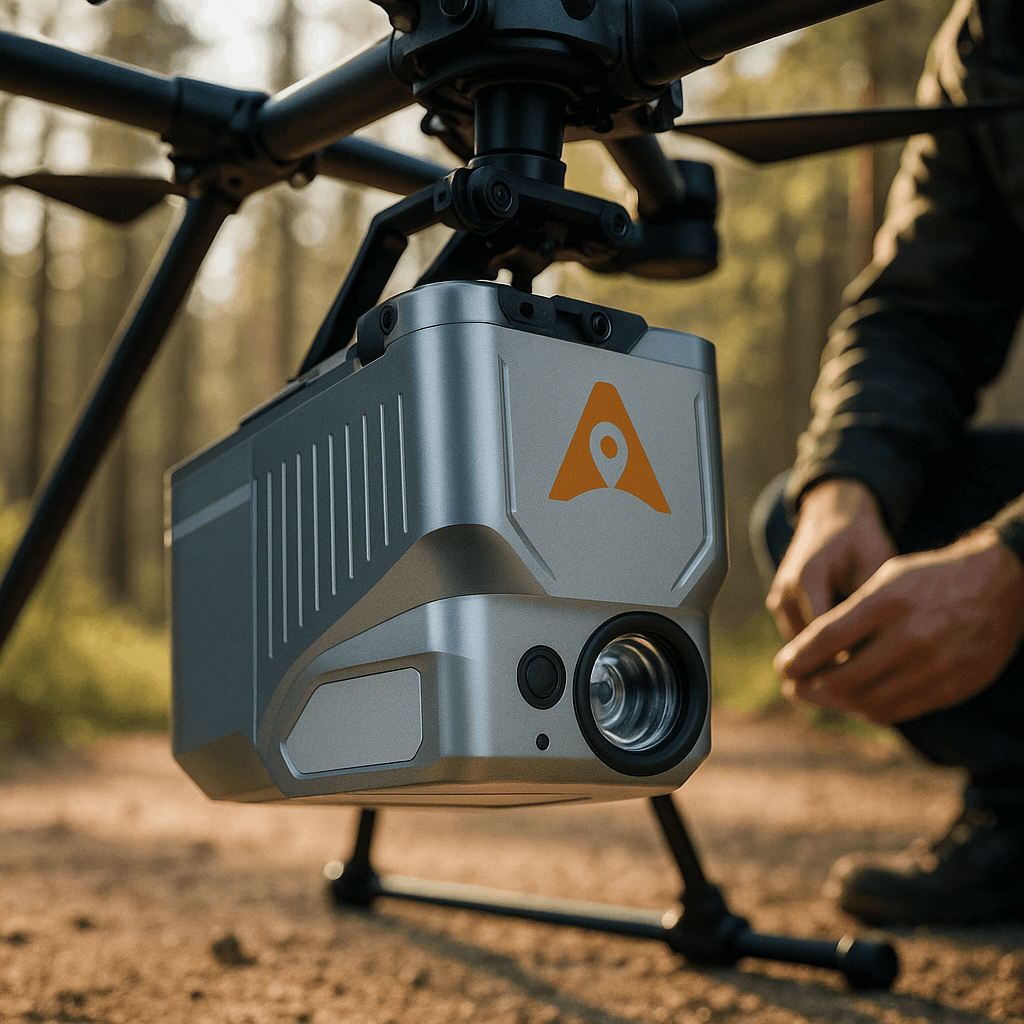

CHCNAV AlphaAir 10 (AA10) — профессиональная воздушная система LiDAR+RGB массой 1,55 кг, объединяющая лазерный сканер с дальностью до 800 м, ортогональную полнокадровую камеру 45 МП и тактический IMU 500 Гц. Сканер регистрирует до 8 эхо-сигналов на импульс и устойчиво пробивает плотный полог леса, что критично для подеревной таксации и построения точных цифровых моделей рельефа под растительностью. Относительная точность 5 мм на 150 м и абсолютная — лучше 5 см с RTK/PPK дают результат, пригодный для проектных институтов. Инженерное наследие CHCNAV — массовая интеграция GNSS, IMU и лидарных сенсоров — позволяет работать без юстировок: установил на DJI M350, взлетел, получил облако и ортофото за один пролёт.

Ключевые преимущества

8 отражений на импульс Уверенное проникновение сквозь хвойный и лиственный полог для подеревной таксации и подповерхностного DEM

Дальность 800 м Полёты с высоты 200–400 м без потери плотности — большие площади за один вылет

Камера 45 МП за один пролёт Объектив 21 мм даёт орто-снимки и окрашенное облако без повторных миссий

Точность 5 мм на 150 м Качество данных уровня проектных институтов, а не разведочных съёмок

Накопитель 2×512 ГБ Полный рабочий день съёмки без необходимости выгрузки между миссиями

IP64 и −20…+50 °C Полёты в зимних и южных регионах без сезонных простоев

Совместимость с DJI Matrice 300/M350 и BB4 Не нужен специфический носитель, работает с парком, уже имеющимся у подрядчика

Поточный CHCNAV-стек CoPre + CoProcess Привязка GNSS/IMU и выпуск облака в едином пакете от производителя

Основные возможности

Регистрация до 500 000 импульсов/с с FOV 75° и дальностью до 800 м
Захват ортофотоснимков камерой 45 МП синхронно со сканированием
Многоэхо-обработка для подеревной съёмки и моделирования рельефа
Накопление сырых данных в два встроенных SSD по 512 ГБ
RTK/PPK-геопривязка через многочастотный GNSS-приёмник CHCNAV
Просмотр траектории и облака в реальном времени на пульте оператора БПЛА

Применение

Топографические и инженерные изыскания на больших территориях
Лесная таксация с подеревной фиксацией и оценкой запаса древесины
Инспекция воздушных линий электропередачи и магистральных трубопроводов
Карьерные и горные обмеры, расчёт объёмов вскрыши
Картографирование протяжённых линейных объектов: дороги, железные дороги, каналы
Аварийное реагирование, оценка ущерба после ЧС

Инструменты анализа облаков точек

CHCNAV CoPre — обработка GNSS/IMU и привязка траектории
CHCNAV CoProcess — выпуск облака, ортофото, классификация по эхо
Экспорт в .las, .laz, .ply, .e57, .tif для смежных систем
Совместимость с TerraSolid, Global Mapper, AutoCAD Civil 3D, CloudCompare

Технические характеристики

I. Общие параметры
Модель (производитель + индекс)	CHCNAV AlphaAir 10
Тип сканера	Для БПЛА (профессиональная воздушная LiDAR+RGB полезная нагрузка)
Назначение	Топографическая съёмка обширных территорий, лесная таксация, инспекция инфраструктуры, картографирование, инженерные изыскания, мониторинг ЛЭП и трубопроводов
Габариты сканера (Д×Ш×В, мм)	210×112×131 мм
Вес сканера (с аккумулятором)	1,55 кг (без подвеса)
Степень защиты (IP-код)	IP64
II. Параметры измерений
Технология сканирования	LiDAR ToF (профессиональный воздушный сканер)
Дальность сканирования (м)	до 800 м (отражение >80 %)
Относительная погрешность	±5 мм (1σ на дистанции 150 м)
Абсолютная точность (RTK / без RTK)	< 5 см (горизонталь) / < 5 см (вертикаль) с RTK/PPK
Уровень шума (мм)	5 мм (1σ на 150 м)
Скорость сканирования (точек/сек)	до 500 000 точек/с
Количество каналов лидара	Н/П (твердотельный/MEMS LiDAR)
III. Камеры и сенсоры
Количество камер (шт)	1 (опционально подключение внешней)
Разрешение камер (МП)	45 МП
Тип/назначение камер	Полнокадровая ортогональная RGB-камера (объектив 21 мм)
Угол захвата FOV лидара (°)	75° (выборочный)
Угол захвата FOV камер (°)	нет данных
Тип лазера (класс безопасности)	Class 1 (eye-safe)
IMU (тип, частота)	Тактический MEMS-IMU, 500 Гц
VIO/Visual SLAM (есть/нет)	нет
GNSS-приёмник (есть/нет, RTK)	есть, многочастотный с поддержкой RTK/PPK (Full GNSS)
IV. Работа с объектом
Диапазон рабочих температур (°C)	−20…+50 °C
Особенности поверхностей	Ограниченно: водная гладь, мокрые тёмные поверхности (типовые ограничения ToF на 905 нм)
Режим работы (помещение/улица)	Только улица (воздушная съёмка с БПЛА)
Макс. скорость движения (км/ч)	до 54 км/ч (15 м/с, типовая скорость съёмки на DJI M350)
V. Режимы и ПО
Встроенное ПО (прошивка)	Прошивка CHCNAV AlphaAir (обновления через раздел поддержки)
ПО постобработки	CHCNAV CoPre (постобработка GNSS/IMU), CHCNAV CoProcess (выпуск облака и ортофото)
Поддерживаемые ОС	Windows 10/11 64-bit
Форматы вывода	.las, .laz, .ply, .e57, .tif (ортофото)
Режим реального времени	есть, визуализация облака в полётном ПО на пульте оператора
Мобильное приложение	нет (управление через контроллер БПЛА)
Геопривязка облака	автоматическая (GNSS RTK / PPK), опционально с GCP
Функция цветного сканирования	есть (RGB-окрашивание через полнокадровую 45 МП камеру)
VI. Интерфейсы и питание
Интерфейс подключения к ПК	USB Type-C, Skyport (питание и данные)
Тип питания, аккумулятор	От борта БПЛА через Skyport-интерфейс (DJI M300/M350, CHCNAV BB4)
Ёмкость аккумулятора / время работы	Н/П (питание от носителя; типовая длительность миссии до 30 мин на DJI M350)
«Горячая замена» аккумулятора	Н/П
Слот SD / внутренняя память	2×512 ГБ встроенный накопитель (всего 1 ТБ)
VII. Аксессуары и платформы
Поддерживаемые платформы	БПЛА DJI Matrice 300/M350, CHCNAV BB4, опционально другие Skyport-совместимые носители
Штатив / крепление	Не предусмотрен (крепление через DJI Skyport на подвес БПЛА)
Кейс для транспортировки	Жёсткий транспортный кейс в комплекте
Внесён в Госреестр СИ РФ	нет данных

Таблицу можно прокручивать по горизонтали.
