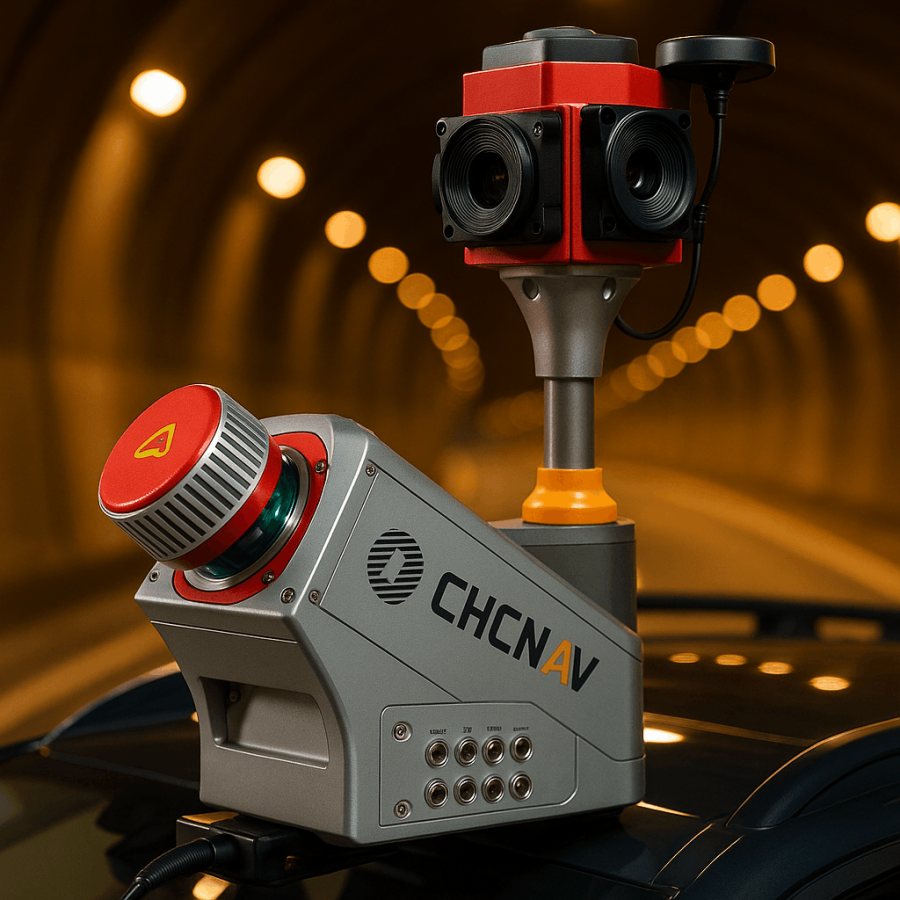

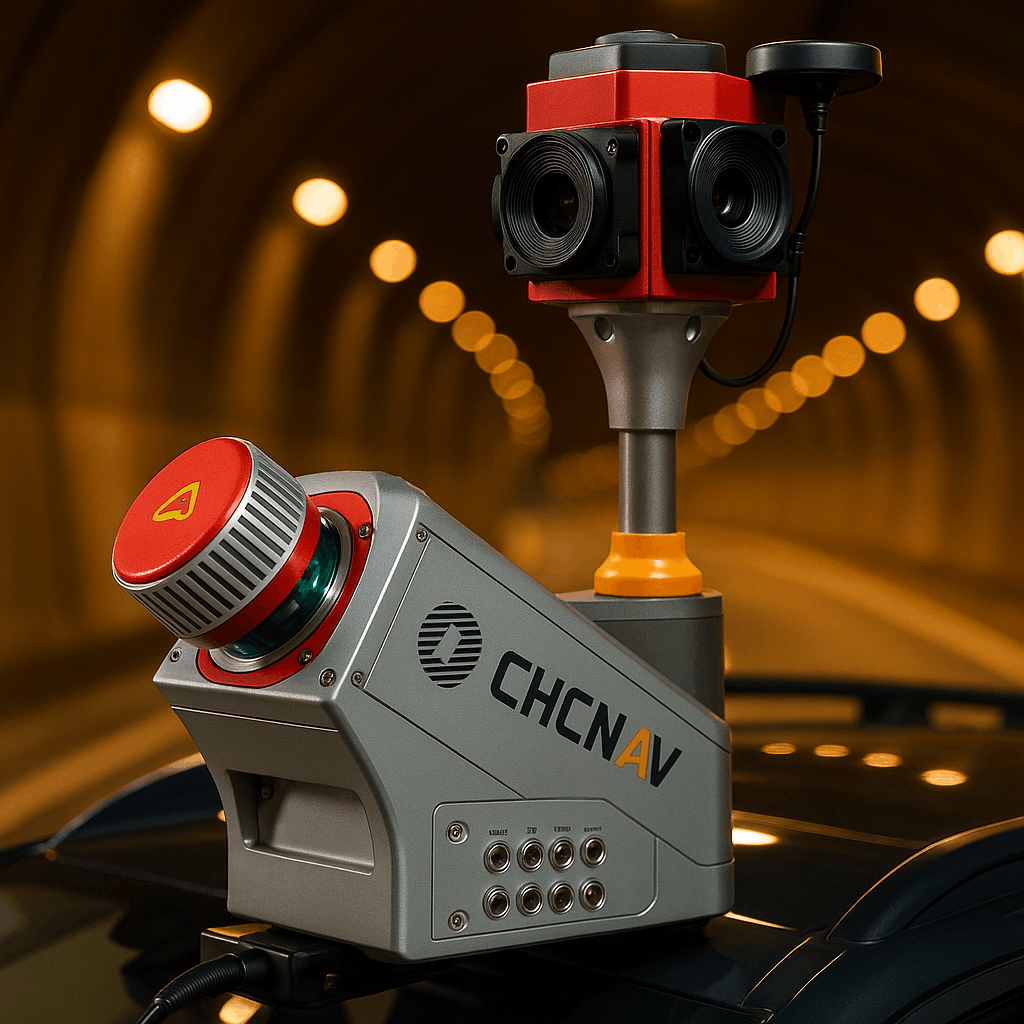

CHCNAV Alpha3D

Высокопроизводительная мобильная картографическая система для съёмки в динамичных условиях.

Описание оборудования

CHCNAV Alpha3D — профессиональная система мобильного картографирования, объединяющая передовой дальнобойный высокоскоростной лидар, высококачественную HDR-камеру и высокоточный GNSS с инерциальной системой в едином защищённом корпусе. Предназначена для автомобильной съёмки и аэрофотограмметрических платформ, где требуется максимальная производительность при неостановочном движении. Архитектура системы обеспечивает плотные облака точек с HDR-окрашиванием даже при высоких скоростях движения носителя, а интеграция CHCNAV CoPre + CoProcess даёт полноценный цикл обработки данных без сторонних инструментов.

Ключевые преимущества

Продвинутый лидар CHCNAV Высокая дальность и скорость сканирования для производительной мобильной съёмки в сложных условиях

HDR-камера в составе Синхронизированное RGB-окрашивание облака точек с высоким динамическим диапазоном

Высокоточный GNSS + IMU Координатная привязка с минимальным дрейфом при движении на высокой скорости

Защищённый корпус Устойчивость к вибрации, пыли и перепадам температур при автомобильной эксплуатации

CoPre + CoProcess Полный цикл обработки в экосистеме CHCNAV без покупки сторонних пакетов

Аэросъёмочная совместимость Установка на воздушные платформы для съёмки крупных объектов с высоты

Основные возможности

Высокоскоростная мобильная съёмка при движении автомобиля
Синхронизированные облако точек + HDR-снимки за один проезд
Интеграция с профессиональными GNSS и IMU-системами
Экспорт LAS, LAZ для геодезических и ГИС-решений
Обработка в CHCNAV CoPre + CoProcess

Применение

Мобильное картографирование дорожной сети и городских кварталов
Аэросъёмка крупных объектов инфраструктуры
Документирование протяжённых коридоров (трассы, трубопроводы)
Съёмка промышленных и производственных территорий
Создание исходных данных для BIM крупных объектов

Инструменты анализа облаков точек

CHCNAV CoPre + CoProcess — полноценная постобработка и регистрация
Экспорт LAS, LAZ для AutoCAD Civil 3D, QGIS, ArcGIS
Создание ЦМР и ЦПМ из мобильных данных
Интеграция с профессиональными картографическими платформами

Технические характеристики

I. Общие параметры
Модель (производитель + индекс)	CHCNAV Alpha3D
Тип сканера	Автомобильный / аэросъёмочный (мобильное картографирование)
Назначение	Высокопроизводительное мобильное картографирование, съёмка в динамичных условиях
Габариты сканера (Д×Ш×В, мм)	513×310×672 мм
Вес сканера (с аккумулятором)	19,2 кг (сканерный блок)
Степень защиты (IP-код)	IP64
II. Параметры измерений
Технология сканирования	LiDAR (дальнобойный, высокоскоростной) + HDR-камера + GNSS + IMU
Дальность сканирования (м)	до 420 м (>80% отражения) / до 150 м (>10%)
Относительная погрешность	±5 мм (Riegl VUX-1HA)
Абсолютная точность (RTK / без RTK)	<3 см гор. / <2,5 см верт. (RMS, без контрольных точек)
Уровень шума (мм)	±3 мм (повторяемость, Riegl VUX-1HA)
Скорость сканирования (точек/сек)	до 1 000 000 точек/с (при 1 МГц)
Количество каналов лидара	Н/П (механический сканер Riegl VUX-1HA, одиночный луч 360°)
III. Камеры и сенсоры
Количество камер (шт)	1 (HDR-камера)
Разрешение камер (МП)	30 МП (5 МП × 6 сенсоров, Ladybug 5+)
Тип/назначение камер	Высококачественная HDR-камера
Угол захвата FOV лидара (°)	360° (профильное сканирование)
Угол захвата FOV камер (°)	360° сферический (~90% охвата, Ladybug 5+)
Тип лазера (класс безопасности)	Class 1 (IEC 60825-1:2014)
IMU (тип, частота)	Высокочастотный IMU
VIO/Visual SLAM (есть/нет)	Н/П
GNSS-приёмник (есть/нет, RTK)	Да, высокоточный GNSS-приёмник
IV. Работа с объектом
Диапазон рабочих температур (°C)	-10...+40 °C (рабочая); -20...+50 °C (хранение)
Особенности поверхностей	Хорошие результаты на снегу и льду (1550 нм); ограниченно — стекло, зеркала
Режим работы (помещение/улица)	На улице (автомобиль / воздушная платформа)
Макс. скорость движения (км/ч)	до 100 км/ч (автомобильная платформа)
V. Режимы и ПО
Встроенное ПО (прошивка)	CoCapture (CHCNAV, реал-тайм мониторинг)
ПО постобработки	CoPre + CoProcess (CHCNAV)
Поддерживаемые ОС	Windows
Форматы вывода	LAS, LAZ
Режим реального времени	мониторинг траектории в реальном времени (CoCapture)
Мобильное приложение	Н/П
Геопривязка облака	Автоматическая через GNSS
Функция цветного сканирования	Да (HDR-камера)
VI. Интерфейсы и питание
Интерфейс подключения к ПК	Wi-Fi, LAN, USB 3.0 (съёмный SSD)
Тип питания, аккумулятор	Внешний аккумулятор 24 В DC (8,1 кг); до 8 ч работы
Ёмкость аккумулятора / время работы	Внешний аккумуляторный блок 8,1 кг (зависит от ячеек); до 8 ч
«Горячая замена» аккумулятора	нет данных
Слот SD / внутренняя память	2 ТБ SSD (съёмный, USB 3.0)
VII. Аксессуары и платформы
Поддерживаемые платформы	Автомобиль, аэросъёмочные платформы
Штатив / крепление	Н/П
Кейс для транспортировки	нет данных
Внесён в Госреестр СИ РФ	нет данных
