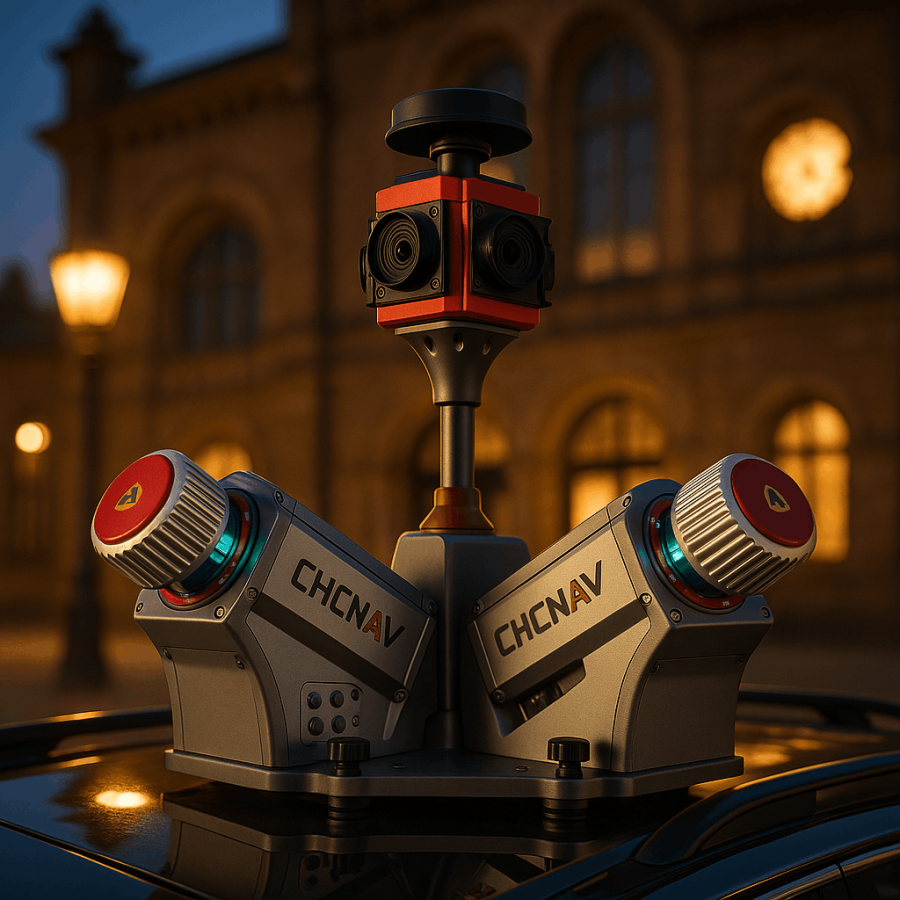

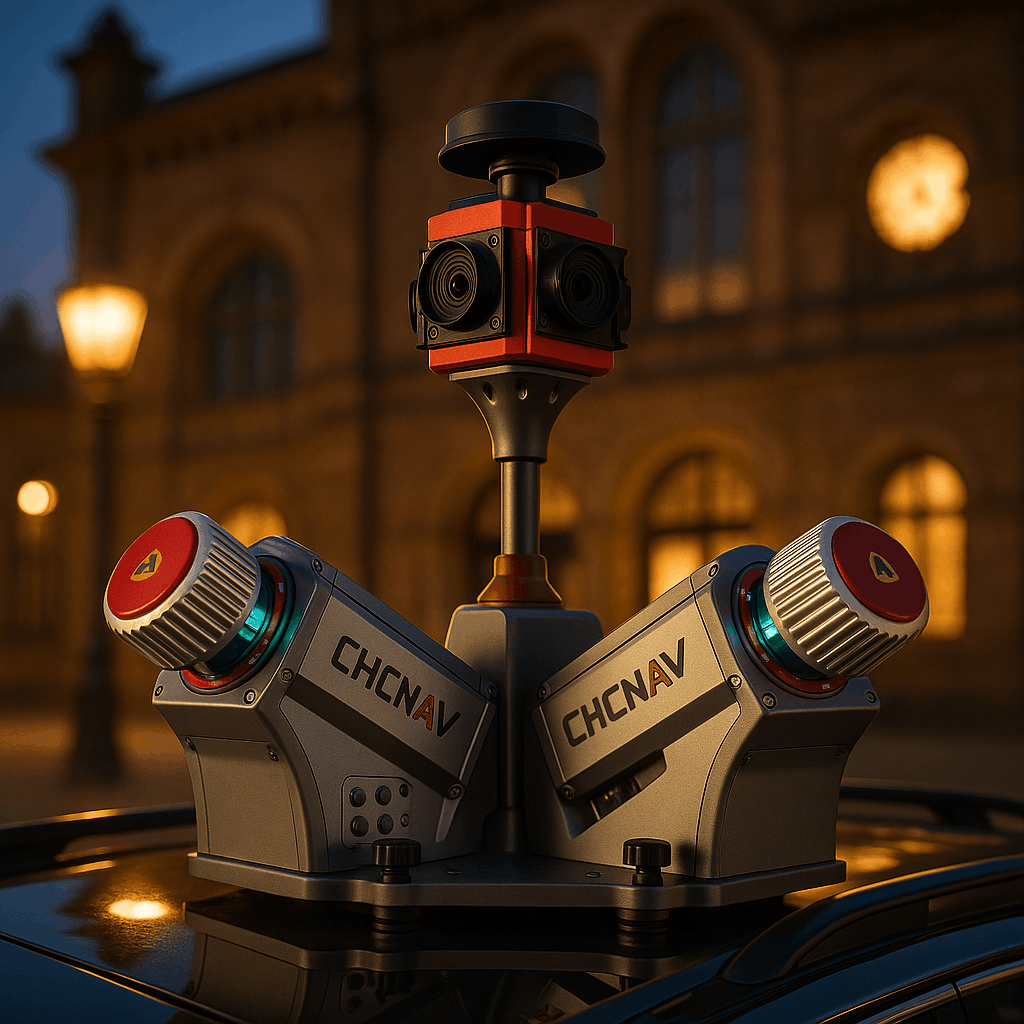

CHCNAV Alpha3D Dual

Двухлидарная мобильная картографическая система со скоростью до 3,84 млн точек/с и HDR-панорамой.

Описание оборудования

CHCNAV Alpha3D Dual — флагманская мобильная картографическая система с двумя высокопроизводительными лидарами, обеспечивающими суммарную скорость сканирования до 3 840 000 импульсов в секунду. Двухлидарная архитектура даёт перекрывающееся поле обзора с минимальными мёртвыми зонами — критично при автомобильной съёмке плотной городской застройки, где одиночный лидар не обеспечивает полного покрытия сложных фасадов. Высококачественная HDR-камера и высокоточный GNSS с инерциальной системой завершают комплект: результатом является насыщенное цветное облако с координатной привязкой за один проезд.

Ключевые преимущества

Двойной лидар 3 840 000 точек/с — производительность, недостижимая для однолидарных мобильных решений

Минимальные мёртвые зоны Перекрывающееся поле двух лидаров обеспечивает полное покрытие при съёмке сложных объектов

HDR-камера в составе Фотореалистичное RGB-облако с корректной экспозицией при переходе тень-солнце

Высокоточный GNSS + IMU Координатная привязка на уровне профессиональных изыскательских систем

Высокая скорость движения Максимальная производительность при плановой автомобильной съёмке протяжённых объектов

CoPre + CoProcess Замкнутый цикл обработки в экосистеме CHCNAV без сторонних пакетов

Основные возможности

Скорость до 3 840 000 точек/с с двух лидаров
HDR-RGB-окрашивание облака за один проезд
GNSS + IMU для точной траектории при высоких скоростях движения
Полное покрытие сложных объектов за счёт двухлидарной схемы
Экспорт LAS, LAZ для геодезических систем

Применение

Мобильное картографирование плотной городской застройки
Съёмка торговых и промышленных зон с высокой плотностью объектов
Высокопроизводительная дорожная съёмка и паспортизация
Документирование крупных логистических и складских комплексов
Создание детальных цифровых двойников городских кварталов

Инструменты анализа облаков точек

CHCNAV CoPre + CoProcess — обработка данных двойного лидара
Экспорт LAS, LAZ для AutoCAD Civil 3D, QGIS, ArcGIS
Сшивка облаков нескольких проездов с уравниванием
Интеграция с градостроительными и кадастровыми системами

Технические характеристики

I. Общие параметры
Модель (производитель + индекс)	CHCNAV Alpha3D Dual
Тип сканера	Автомобильный / аэросъёмочный с двойным лидаром
Назначение	Высококачественное мобильное картографирование с двойным лидаром и HDR-съёмкой
Габариты сканера (Д×Ш×В, мм)	690×445×658 мм
Вес сканера (с аккумулятором)	36,0 кг (двойной сканерный блок)
Степень защиты (IP-код)	IP64
II. Параметры измерений
Технология сканирования	Двойной LiDAR + HDR-камера + GNSS + IMU
Дальность сканирования (м)	до 420 м (>80% отражения) / до 150 м (>10%)
Относительная погрешность	±5 мм (Riegl VUX-1HA)
Абсолютная точность (RTK / без RTK)	<3 см гор. / <2,5 см верт. (RMS, без контрольных точек)
Уровень шума (мм)	±3 мм (повторяемость, Riegl VUX-1HA)
Скорость сканирования (точек/сек)	до 3 840 000 точек/с (двойной лидар)
Количество каналов лидара	Н/П (2 × Riegl VUX-1HA, механический сканер, одиночный луч)
III. Камеры и сенсоры
Количество камер (шт)	1 (HDR)
Разрешение камер (МП)	30 МП (5 МП × 6 сенсоров, Ladybug 5+)
Тип/назначение камер	Высококачественная HDR-камера
Угол захвата FOV лидара (°)	360° (2 головки, покрытие с обеих сторон)
Угол захвата FOV камер (°)	360° сферический (~90% охвата, Ladybug 5+)
Тип лазера (класс безопасности)	Class 1 (IEC 60825-1:2014)
IMU (тип, частота)	Высокочастотный IMU
VIO/Visual SLAM (есть/нет)	Н/П
GNSS-приёмник (есть/нет, RTK)	Да, высокоточный GNSS
IV. Работа с объектом
Диапазон рабочих температур (°C)	-10...+40 °C (рабочая)
Особенности поверхностей	Хорошие результаты на снегу и льду (1550 нм); ограниченно — стекло, зеркала
Режим работы (помещение/улица)	На улице (автомобиль / воздушная платформа)
Макс. скорость движения (км/ч)	до 100 км/ч (автомобильная платформа)
V. Режимы и ПО
Встроенное ПО (прошивка)	CoCapture (CHCNAV)
ПО постобработки	CoPre + CoProcess (CHCNAV)
Поддерживаемые ОС	Windows
Форматы вывода	LAS, LAZ
Режим реального времени	мониторинг траектории в реальном времени (CoCapture)
Мобильное приложение	Н/П
Геопривязка облака	Автоматическая через GNSS
Функция цветного сканирования	Да (HDR)
VI. Интерфейсы и питание
Интерфейс подключения к ПК	Wi-Fi, LAN, USB 3.0 (съёмный SSD)
Тип питания, аккумулятор	Внешний аккумулятор 24 В DC (до 20 кг); до 8 ч работы
Ёмкость аккумулятора / время работы	Внешний аккумуляторный блок (до 20 кг); до 8 ч
«Горячая замена» аккумулятора	нет данных
Слот SD / внутренняя память	2 ТБ SSD (съёмный)
VII. Аксессуары и платформы
Поддерживаемые платформы	Автомобиль, аэросъёмочные платформы
Штатив / крепление	Н/П
Кейс для транспортировки	нет данных
Внесён в Госреестр СИ РФ	нет данных

Таблицу можно прокручивать по горизонтали.
